- 商品名称: 涡轮硬质快速门
- 型号: AS-KJM8000
安晟 PVC 快速门具有保温、保冷、防风、防虫、防潮、防尘、防异味、采光等多项功能，广泛运用于食品、化工、纺织、冷冻、电子、印刷、超市、装配、精密机械、物流、汽配、物流、仓储等多种行业的厂房、车间、仓库等，该门具有自动快速开启与关闭的功能，可有效节省能源，提高工作效率，创造更好的作业环境。

宁波安晟门业科技有限公司是一家专业生产制作工业用门的品牌企业，十多年工业门生产制作经验，专业生产：金属高速门、PVC快速卷帘门、工业提升门、电动卷帘门、电动折叠门、电动卷帘门、别墅车库门及不同行业专用门型。安晟公司拥有先进的生产设备：6米激光切割机、6米大型剪板机、6米大型折弯机、开平机、6米自动裁剪机、15米高频焊接机、专用门型冷弯成型设备等。

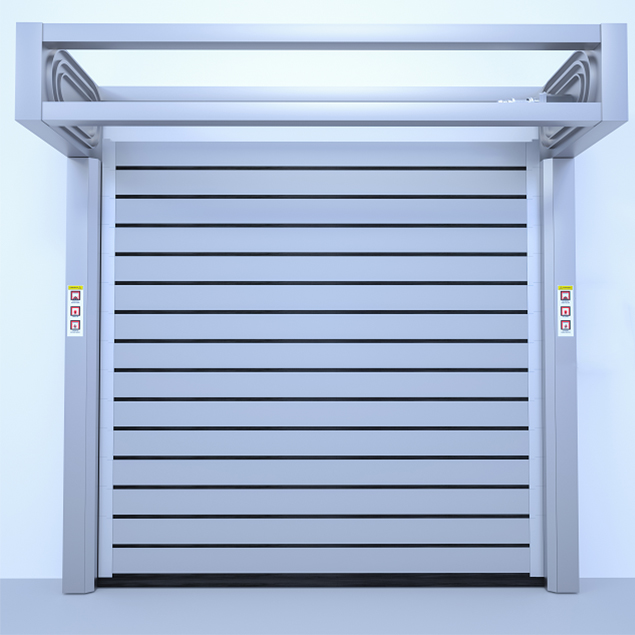

AS-KJM8000金属快速门是一款广泛应用于现代工业厂房和物流仓库中的自动化卷帘门产品，可高速度、高频率开启关闭，适合叉车、人员高频率通行区域；且可有效减少室内外空气流动，保持室内环境洁净、无尘。同时，通过编程控制系统结合雷达等自动感应装置，实现门的自动化运行或与车间内其他机器设备的联动，大大提高工厂运行效率。

防盗与安全性：硬质快速门具备较高的安全性能，通过特殊的材质和结构设计增强防盗效果。

抗风与密封性：产品提供优良的抗风性能和密封环境，还有隔音、防虫、防尘等功能。

耐用与稳定性：门装置高效工作，设备长期故障率低，耐用性好，从而提高了门的利用率。

高速与便捷性：采用可以调节运行速度的变频电机技术，保证高速稳定运行，提高物流效率。

AS-KJM8000金属快速门配置参数

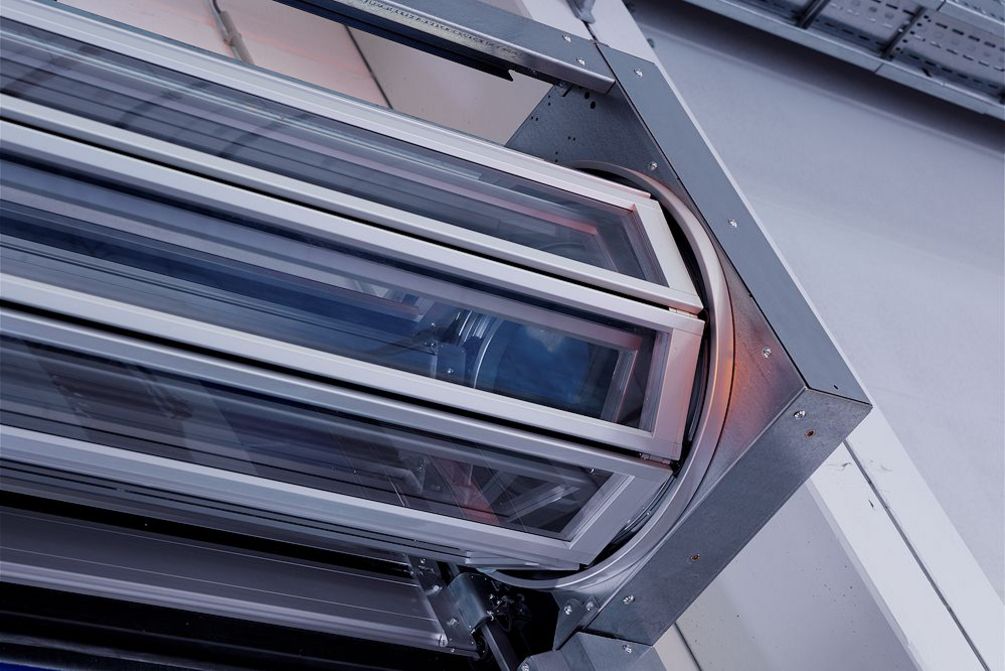

一、螺旋输导结构

门片并不是被卷在一个轴上，而是在螺旋轨道上被保持一定的间距的运行并节省空间。这样的设计可以最大提高开门速度、极长的使用寿命以及高效率无故障使用。借助于螺旋设计，门运行时声响极低且没有磨损，经过长年的使用仍然完好如新。

二、门体结构材料及外观

门框：采用优质冷轧热镀锌钢板，经激光切割制作，尺寸标准，角度精度高，厚度：2.5mm。门为分体装配结构：断桥隔热的铝型材门板、多层次密封胶条、消音承重铰链、聚氨酯导向轮等几个部分组成：铰链承重方式设计使门帘接合处不受力，门板之间不接触，长时间后还可保持平整性；门体运行时是通过聚氨酯材质的导向轮在铝合金轨道内滑动，高速运行时。通过软连接胶条将门板间进行密封。

软连接部分折叠寿命达百万次以上；

三、门片

门板厚度：40mm

内外板厚度：>0.7mm

门板高度：200mm

门板发泡材料密度：45kg/m³±2kg/m³

多层次密封胶条、消音承重铰链、聚氨酯导向轮等几个部分组成

四、铰链

优质铝合金一次性成型，再经数控精加工制作，

表面金属着色处理，色泽明亮。抗腐耐磨，合

页与滚轮轴配合紧密滑动灵活。

五、滚轮

采用进口静音轴承，滚轮采用聚氨酯

材质铰链轴采用QP的热处理技术，使

轴体的硬度、光滑度、抗腐蚀镀是普

通镀锌轴的3-5倍。

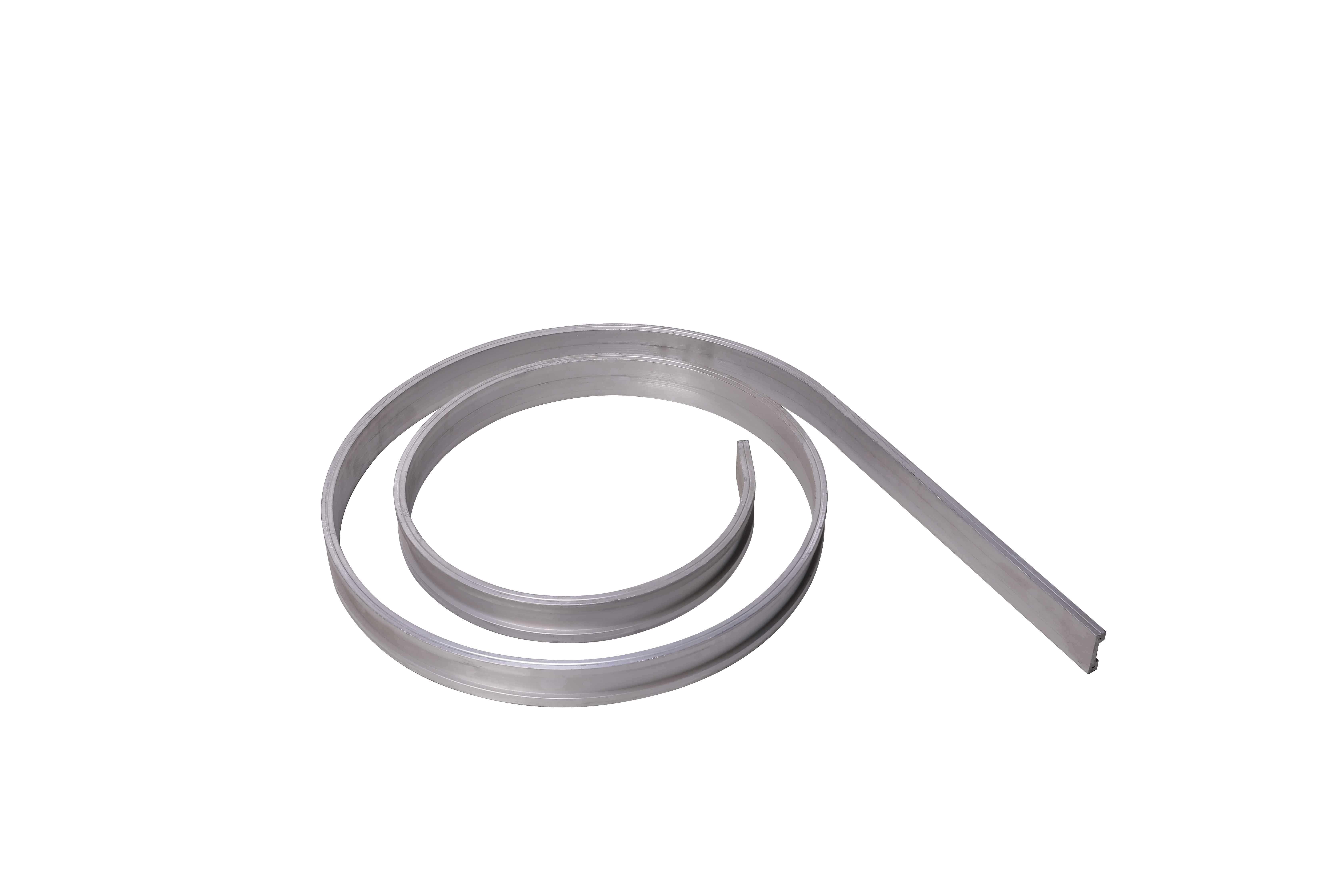

六、螺旋轨道

采用优质铝合金型材，经高精度螺旋打圈制作，

可以制作多种圆弧，圆形、椭圆。

七、电机与控制

高性能驱动系统

采用先进的品牌220V工业快速卷帘门伺服控制技术，与市场上传统的快速门相比，有以下优势。

双编码器:

传统的高速门都只具备一套老式机械限位控制或编码器控制，经过一段时间的使用后，门运行的位置，会产生不可避免的累计误差。本应在适当位置停止的门会逐渐偏离正常位置，导致开启或关闭不到位，影响正常使用。而RRD-SERVO快速卷帘门配置了内、外两个编码器，实时相互校准位置定位，彻底消除了门运行中产生的累计误差，即使多年的高频率使用，仍能精准控制位置。避免了经常的维修维护。更进一步，当外置的编码器发生故障时，门可以切换成内置编码器，仍能正常工作，大大延长了整门使用寿命。

八、人机交互系统

控制箱控制面板上具有一个LED显示屏，显示所有的运行状态参数和可设置参数。用户可通过显示屏显示文字来设置、更改门的参数，如运行速度，开关门的到位位置等。就像操作手机一样简便易用。

同时，显示屏内置了故障自动诊断程序，如果门运行发生故障，显示屏会自动显示故障代码，用户可以很方便的知道故障原因并找到解决方案。

九、开启方式

标准两面手动按钮开关；同时前后设有车辆地磁感应，车辆行驶的划定区域时门自动打开，车辆通过后延时关门。

十、多重安全保障

红外线安全保护光栅：门框两侧设有对射光栅，门体下方有物体时，使门保持开启状态；当门体下降时下方有人或物体通过，门体反弹开启到最开位，待下方无障碍物时再延时关门。

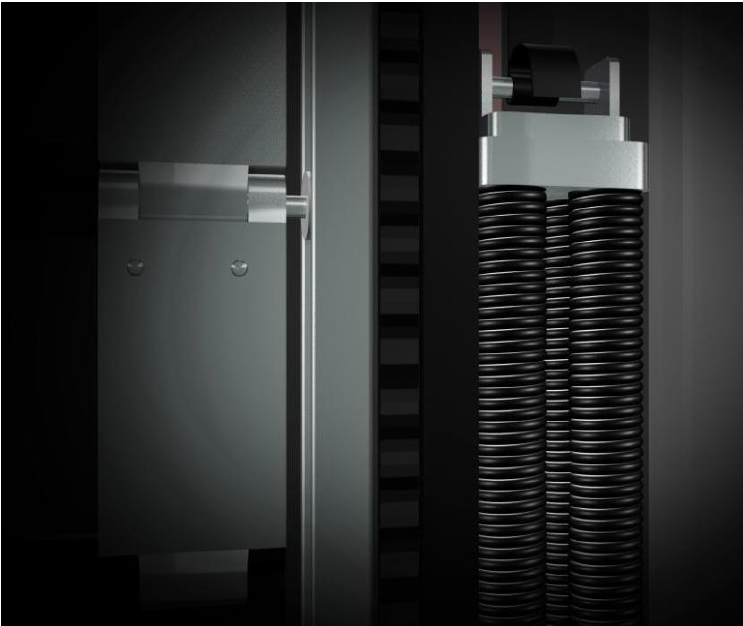

十一、拉簧平衡系统

弹簧平衡系统：安装在两侧门柱内部，和门板重量一比一配比，拉簧的平衡系统使电机的负载一直处于低负载的状态运行，延长了电机的使用寿命。

十二、应急打开功能

AS-KJM8000金属快速门配备有拉簧平衡系统，拉簧的平衡系统使门体在断电的情况下只要把电机的刹车释放掉，门体会自动抬起一部分，然后用人力即可应急打开。刹车释放装置可以装在室外，有专用钥匙打开，可由专人管理。

十三、运行速度

开启速度：0.8 至 2.0m/S，根据门体大小可调节；关闭速度：＜0.8 m/S 或更低可调

十四、使用频率

区别于传统卷帘门的定频电机，快速门全采用的是伺服电机。电机的运行频率和输出功率可根据负载等运行情况自动调整。门在刚启动时，电机运行频率缓慢扭矩增加，使得门能柔和起步，而不是骤然加速冲出。门运行到位停止时，电机运行频率提前缓慢降低，使得门能柔和停止，而不是突然急停。这就保护了门的整个运行系统，避免了电机和电路元器件的过热。因此，即使门频繁的高频率使用，也不会导致电器故障。我们的高速门可每天运行高达2000次。因此可满足繁忙的物流通道。

十五、电源要求

220V/单相/50HZ，保险：16A

十六、防护等级

IP54 即使在恶劣环境下使用亦能防水防尘。

十七、密封性能

轨道采用卡式基座的双排三元乙丙密封胶条结构，更为有效地防虫防尘，即插即用方便维护。底部配以气密封结构，能够极好地与地面贴合，实现良好的密闭性能。

十八、预留端口

控制系统预留了远程控制、自动化设备联动等工程改造时常用的一些信号接口，并采取开关量式信号接入，兼容性强，大大减少了后期改造时所需的费用成本。

十九、应用案例

二十、多种结构方案定制：

标准圆形螺旋结构

椭圆形螺旋结构（适用于顶部空间不足的场所）

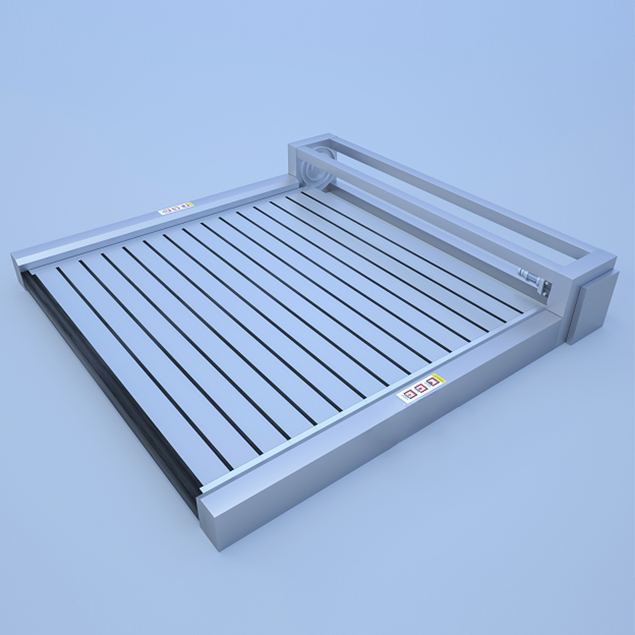

平躺式结构（适用于吊装口）

垂直式结构（适用于侧面空间不足场所）

S形转弯式结构（适用于行车吊装场所）

L形转弯式结构（适用于空间不足的场所）

二十一、生产车间

生产车间是产品制造的核心场所，配备了先进的生产设备、技术熟练的员工和严格的生产管理流程。在这里，原材料经过多道工序加工，最终成为符合质量标准的产品。我们注重生产效率和产品质量，确保按时交付满足客户需求。

二十二、物流运输

物流运输是确保产品从生产地点安全、准时地送达客户手中的关键环节。我们拥有完善的物流体系和合作网络，能够根据不同产品的特性和运输需求，选择最合适的运输方式，确保货物在运输过程中得到妥善保护，并按时抵达目的地。

二十三、上门安装

上门安装服务旨在为客户提供便捷的产品安装体验。我们的专业安装团队具备丰富的经验和技能，能够准确、高效地完成各类产品的安装工作。客户无需担心安装难题，只需一个电话，我们即可上门服务，确保产品正常使用。

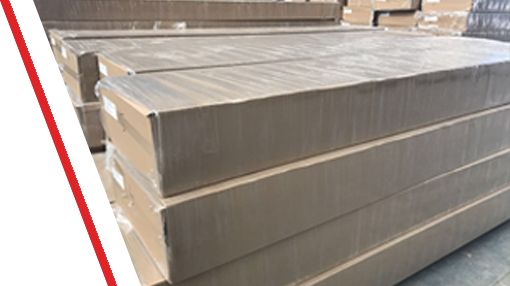

二十四、防震包装

防震包装是一种为保护产品在运输和储存过程中免受震动、碰撞等外力损害而设计的特殊包装。我们采用高质量的防震材料和先进的包装技术，确保产品在任何情况下都能保持完好无损。防震包装有效提高了产品的安全性，减少了运输损耗。

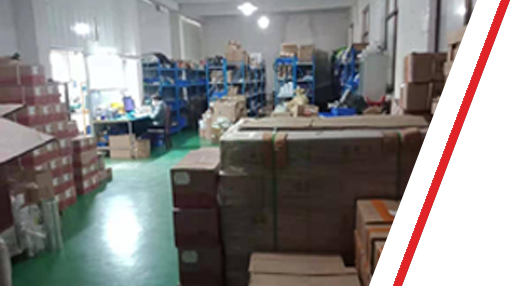

二十五、库存充足

我们拥有充足的库存，能够随时满足客户的订单需求。通过科学的库存管理和定期的市场预测，我们确保各类产品都有足够的备货量，避免了因缺货而导致的交货延误。库存充足是我们实现快速响应和优质服务的重要保障。

二十六、售后服务

安晟门业拥有经验丰富的专业技术团队，人均7年以上技术从业经验，配备多辆工程服务专车，7×12小时快速响应，满足企业客户重要维护与紧急抢修需求。

二十七、合作伙伴

二十八、资质证书
